Wyświetlacz Brose Allround E41230 / G59389
Dane techniczne:
- Numer katalogowy: E41230 lub G59389
- Wyświetlacz: 1,5″ TFT Farbdisplay (240 × 240 px)
- Wymiary dł./wys./szer: 44 x 37 x 50
- Waga: 50 g
- Napięcie : 12 V / max. 3 W
- Poziomy wspomaganie: 4
- Temperatura pracy: -10 °C bis +60 °
- CAN-ISO 11898: Highspeed-CAN
- Bluetooth: 5.0
- Certyfikacja: CE / ROHS / Reach / Bluetooth
- Stopień ochrony: IPX7
- Pozycja na kierownicy: lewa (zalecana) / prawa (opcjonalna)
- Oprogramowanie: Brose wersja R57, możliwość personalizacji każdego z trybów wspomagania w %, od 0 do 100 %
Uwaga:
Wyświetlacz nie jest kompatybilny z systemami: Specialized, Continental, FIT E-Bike & SRAM Powertrain E-Bike oraz z rowerami z lat MY 2014 – 2016 (bateria nie kompatybilne!)
Styl ekranu: Standard (Basic & Sport)
(1) Aktualny poziom wspomagania
(2) Wskaźnik świateł
(3) Aktywne połączenie Bluetooth
(4) Informacje o stanie systemu
(5) Wskaźnik stanu naładowania baterii
(6) Prędkość (wraz z jednostką)
(7) Informacje trasy (wraz z jednostką)
Styl ekranu: Clear (Basic & Sport)
(1) Aktualny poziom wspomagania
(2) Wskaźnik świateł
(3) Aktywne połączenie Bluetooth
(4) Informacje o stanie systemu
(5) Wskaźnik stanu naładowania baterii
(6) Prędkość (wraz z jednostką)
(7) Informacje trasy (wraz z jednostką)
Wersje oprogramowania:
- R31 (lipiec 2020) – Zmieniono aktywację „funkcja wspomagania pchania Walk Assist”
- R43 (listopad 2021) – Nowe style ekranu, optymalizacja połączenia Bluetooth oraz funkcji dla rowerów s-pedelec
- R50 (sierpien 2022) – Ekran sportowy, rozszerzenie języków o włoski i hiszpański.
- R54 (styczeń 2023) – Automatyczna funkcja światła oraz wyłączania systemu w trybie IOT, ekran sportowy w połączeniu ze wszystkimi bateriami kompatybilnych producentów.
- R57 (sierpień 2023) – Optymalizacja funkcji rejestracji czasu jazdy oraz kompatybilność z oprogramowaniem BMZ Service Tool
- R59 (kwiecień 2024) – Optymalizacja komunikacji Bluetooth oraz nowa funkcja: „Powiadomienia o terminie serwisu na ekranie wyświetlacza SERVICE NOW”
- R60 (styczeń 2025) – Wersja dla rowerów elektrycznych marki QWIC. Wymiana wyświetlacza QWIC na Brose Allround. Naprawiono błąd CAN baterii QWIC.
Montaż wyświetlacza Brose Allround E41230 / G59389
Wyświetlacz Brose Remote E41227
Dane techniczne:
- Numer katalogowy: E41227
- Wyświetlacz: LED
- Wymiary dł./wys./szer: 46 x 43 x 21
- Waga: 35 g
- Napięcie : 12 V / max. 3 W
- Poziomy wspomaganie: 4
- Temperatura pracy: -10 °C bis +60 °
- CAN-ISO 11898: Highspeed-CAN
- Bluetooth: 5.0
- Certyfikacja: CE / ROHS / Reach / Bluetooth
- Stopień ochrony: IPX7
- Pozycja na kierownicy: lewa (zalecana) / prawa (opcjonalna)
- Oprogramowanie: Brose wersja R16, kompatybilna z wyświetlaczem Brose Central.
Uwaga:
Wyświetlacz nie jest kompatybilny z systemami: Specialized, Continental, FIT E-Bike & SRAM Powertrain E-Bike oraz z rowerami z lat MY 2014 – 2016 (bateria nie kompatybilne!)
Montaż wyświetlacza Brose Remote E41227
Pasek LED (Remote)
(1) Wskaźnik Światło &Bluetooth
(2) Pasek LED (poziom wsparcia/stan baterii / error code)
(3) Kolorowa dioda LED (kolor = rodzaj informacji)
Kolory diody LED (3)
Kolor diody LED wskazuje rodzaj informacji, które są aktualnie wyświetlane na pasku LED.
Poziomy wspomagania
Cztery poziomy wspomagania:
Eco, Tour, Sport i Boost.
Wskaźnik naładowania baterii
Jeśli stan baterii wynosi poniżej 5%, wspomaganie silnika zostanie wyłączone, aby zapewnić możliwość korzystania z oświetlenia przez kolejne 2 godziny.
Wyświetlacz Brose Central E41229 (screen-only)
Dane techniczne:
- Numer katalogowy: E41229
- Wyświetlacz: LED 3,5″ (320 × 240 px)
- Wymiary dł./wys./szer: 84 × 70 × 13
- Waga: 70 g
- Napięcie : 12 V / max. 3 W
- Poziomy wspomaganie: 4
- Temperatura pracy: -10 °C bis +60 °
- CAN-ISO 11898: Highspeed-CAN
- Bluetooth: 5.0
- Certyfikacja: CE / ROHS / Reach / Bluetooth
- Stopień ochrony: IPX7
- Pozycja na kierownicy: Montaż centralny
- Oprogramowanie: Wyswietlacz Remote wymaga oprogramowania w wersji R16 do współpracy z Central (wersja oprogramowania R11).
Uwaga:
Wyświetlacz nie jest kompatybilny z systemami: Specialized, Continental, FIT E-Bike & SRAM Powertrain E-Bike oraz z rowerami z lat MY 2014 – 2016 (bateria nie kompatybilne!)
Montaż wyświetlacza Brose Central E41229
E96506 Y-Kabel służy do połączenia wyświetlacza Remote z wyświetlaczem Central.
Kabel wyświetlacza (Allround & Remote) z wybudzaniem
C92564 – Kabel wyświetlacza Brose z wybudzaniem wewnętrzny (internal wake up)
- Długość kabla: 1300 mm
- Wtyczka: foletowa Higo
- Kompatybilny z systemem: Brose (baterie Brose, Phylion, Simplo)
C92565 – Kabel wyświetlacza Brose z wybudzaniem zewnętrzny (external wake up)
- Długość kabla: 1300 mm
- Wtyczka: foletowa Higo
- Kompatybilny z systemem: BMZ (ZEG / BULLS itd. baterie BMZ)
Wybudzanie systemu

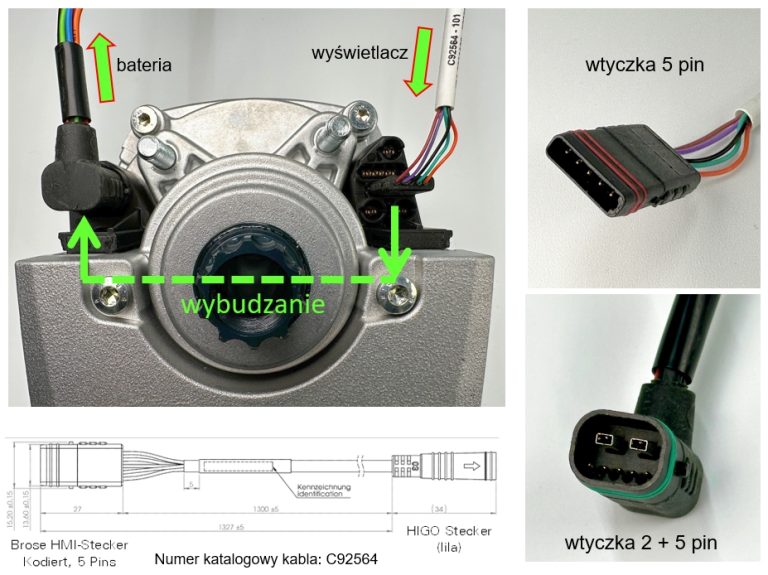

Internal wake up - wewnętrzne wybudzanie systemu

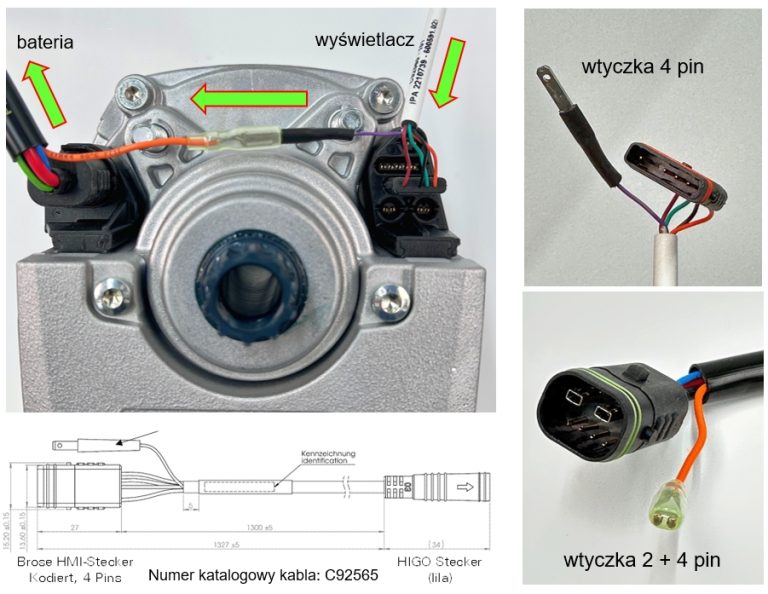

External wake up - zewnętrzne wybudzanie systemu
