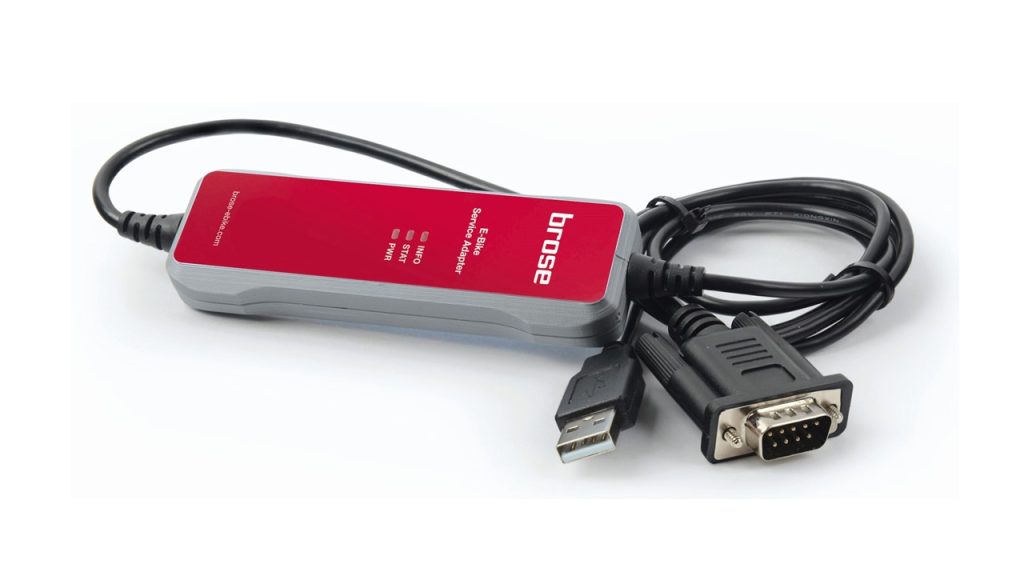

E68919 - Adapter serwisowy USB2CAN dla systemu Brose E-Bike

Oryginalny adapter serwisowy USB2CAN E68919 firmy Brose, który jest niezbędny do korzystania z „Brose Service Tool” i zapewnia komunikację pomiędzy komputerem PC a rowerem elektrycznym. Łączy on port USB komputera PC lub laptopa z wtyczką wyświetlacza Higo/HMI roweru elektrycznego. Adapter serwisowy Brose E-Bike umożliwia dostęp narzędzia serwisowego do wszystkich komponentów systemu Brose w rowerach elektrycznych.

Uwaga:
Adapter współpracuje wyłącznie z oprogramowaniem serwisowym „Brose Service Tool”, które wymaga oddzielnej rejestracji na stronie Brose. Produkt wyłącznie dla sklepów oraz warsztatów z branży rowerowej.

Podłączanie do wyswietlacza Brose poprzez wtyczka HIGO.

Podłączanie do silnika Brose poprzez wtyczka HMI.

Rejestracja & zastosowanie

Przed użyciem oprogramowania diagnostycznego „Brose Service Tool” wymagana jest rejestracja i aktywacja użytkownika.
Aktywacja oprogramowania wyłącznie dla sklepów i warsztatów z branży rowerowej!

  1. Zarejestruj się na stronie Brose E-Bike jako „Dealer”.
  2. Po rozpatrzeniu rejestracji otrzymasz wiadomość e-mail, w której znajdziesz twoje dane, które będziesz używać do logowania.
  3. Kup adapter serwisowy w sklepie GEC Racing.
  4. Pobierz sterownik dla interfejsu Brose oraz zainstaluj go w systemie Microsoft Windows ma swojim komputerze – Pobierz plik ZIP tutaj.
  5. Pobierz oprogramowanie diagnostyczne „Brose Service Tool” oraz zainstaluj je w systemie Microsoft Windows ma swojim komputerze – Pobierz plik EXE tutaj.
  6. Połącz adapter Brose z komputerem oraz rowerem elektrycznym.
  7. Włącz rower elektryczny na wyświetlaczu.
  8. Uruchom oprogramowanie „Borse Service Tool” na systemie Windows.
  9. Zaloguj się używając nazwy użytkownika oraz hasła, które otrzymałes od Brose.

Zestaw zawiera

  • 1x Adapter serwisowy
  • 1x Kabel połączeniowy HMI (wtyczka do silnika)
  • 1x Kabel połączeniowy Higo (wtyczka do wyświetlacza)

Dane techniczne

  • Nr materiału Brose: E 68479
  • Długość × szerokość × wysokość 110 × 36,7 × 16,2 mm
  • Waga, ok. 100 g
  • Interfejs: USB 2.0, typ A / D-SUB, 9 pinów (ISO 11898-2 High-speed CAN)
  • Temperatura pracy i przechowywania: -35°C do 55
  • Wilgotność względna: 15 do 90%
  • Stopień ochrony: IP 51

Wyświetlacz LED

LED_01

Urządzenie jest włączone.

LED_02

Urządzenie jest gotowe do pracy i podłączone.

LED_03

Trwa diagnostyka
